潔博利感應大便器

遙控型紅外控製模塊產品規格書

l 大便感應衝水器功能描述：

潔博利第四代紅外控製模塊采用進口MCU單片機控製

，最新的0402SMT表麵貼片工藝，體積小巧，適合大部分隱藏式和明裝式感應衝洗閥產品使用；全係列感應潔具產品應用潔博利靈動（Liteon）感應技術，反應敏捷

，無誤動作；內置微功耗節能技術
，待機電流低至25uA
，普通4節電池使用壽命超過18個月
；采用超強抗幹擾算法
，通過20種光源幹擾測試，17種常用家用電器幹擾測試，性能卓越可靠。

感應大便器與普通感應潔具一樣都是通過紅外線反射原理進行工作的

，當人體進入大便感應潔具設定的感應範圍（在蹲便器的紅外線區域內），hongwaixianfasheguanfachudehongwaixianyouyurentidezhidangfanshedaohongwaixianjieshouguan，tongguokongzhimokuaineidanpianjiweidiannaochulihoudexinhaofasonggeimaichongdiancifa，maichongdiancifajieshouxinhaohouanzhidingdezhilingdakaidabiandiancifalaikongzhiganyingchongxifachushui。tayuganyingxiaobianqichongxifangshibutong
，jiebolidabianganyingqishizairentihongwaiganyinghou，jiqichuyudaidinggongzuozhuangtai，cishijiqibujinxingchongxi，dangrentilikaihongwaixianganyingfanweihou3秒後，大便感應器才開始進行衝洗
，大便感應器的衝洗時間和關閉時間按設定的指令工作。

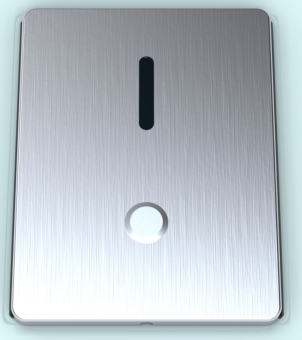

l 產品外觀效果示意圖

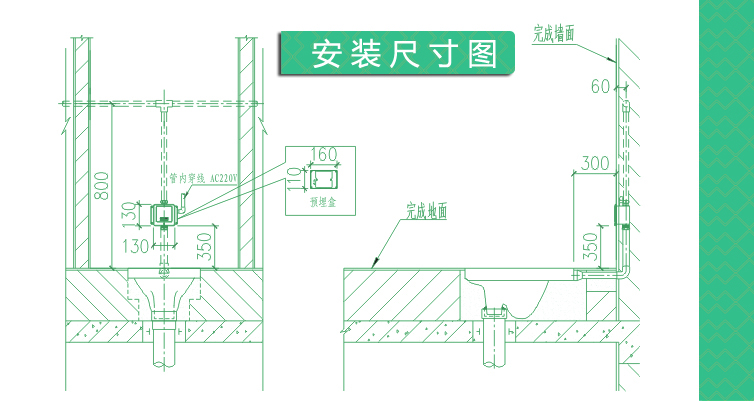

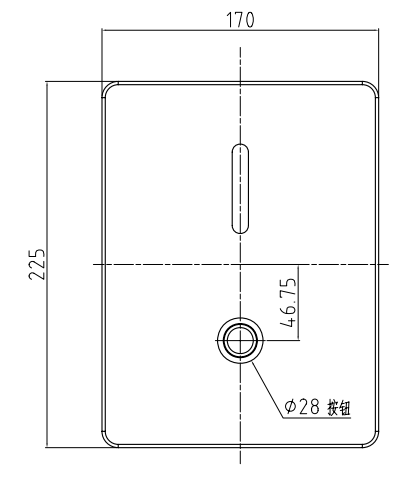

l 安裝尺寸示意圖

l 主要技術參數：

l 工作電壓: DC 4.5～6.4V。

l 靜態功耗: ≤25uA   (≤0.15mw)。

l 出廠感應距離及範圍：常規出廠距離設定：650mm。範圍：350mm-800mm(參照物為29.7cm*29.7cm標準白板)，感應距離誤差不超過額定距離±10﹪。

l 輸出：輸出電流最大1000mA，輸出電壓：4.2V～6V，輸出脈衝寬度35 ms。

l 低電壓報警：工作電壓≤4.5±0.1 ,進入低電壓報警。

l 衝水時間設定範圍:3S-23S

l 距離穩定性: 電源電壓從6.4V降到4.5V,距離變化不超過±5﹪；溫度從-20℃升到+60℃距離變化不超過±15﹪。

l 工作壽命: 工作次數≥50萬次,

l 環境適應性：感應模塊防水等級達到IP65適合潮濕衛生間使用

（1）適用環境溫度： 0℃-50℃

（2）適用環境相對濕度：10％-95％

（3）大氣壓力：86KPa-106KPa

l 抗幹擾性：

⑴大便感應器多台整機同時通電工作，不會有誤動作。

⑵大便感應器不受常用電器幹擾，沒有誤動作。

⑶白熾燈
、熒光燈1米以外斜照時控製距離變化小於±10％。

l 抗振動：振幅0.35mm
，頻率10～55Hz，三個互相垂直方向，掃頻循環10次
，外觀及性能符合要求

l 抗衝擊：不允許撞擊、敲打

l 大便感應模塊控製器應避免強光直射
、避免鏡麵材質正麵反射

 l 大便感應器功能說明：

l 正常衝水模式：當人進入大便感應器感應範圍連續感應超過3S後
，感應有效
，指示燈閃爍一次
，當人離開大便感應器感應範圍延時2-3S後衝水9秒（出廠設定為9秒）。

l 智能衝水模式：當人進入蹲便感應器感應範圍連續感應超過2S後，感應有效，指示燈閃爍一次
，當人離開蹲便感應器感應範圍後
，延時2-3S，若使用時間少於1分鍾，衝水4S，若使用超過1分鍾按設定時間衝水（出廠設定為9S）。

l 出廠設定為正常模式。

l 手動衝水:每按一次手動按鍵,按設定時間衝水,若在手動衝水未結束人離開,則不進行第二次衝水.

l 遙控調距功能：

      在正對大便感應器控製器 0.3米到1米內使用
，按鍵有效，感應解救專用遙控器指示燈亮（此時遙控器仍應正對控製器，待指示燈熄滅後方能進行第二次調整），按“1”鍵加長感應距離，按一次感應距離加長5CM-8CM
，按“2”鍵縮短感應距離
，按一次水龍頭感應距離縮短5CM-8CM，調整到最長或最短，指示燈以1HZ閃爍3秒。遙控器所調試的距離存儲到芯片內部
，斷電後自動保存設定參數，上電無需重新調試。

l 遙控衝水時間調節功能：

      按“3”鍵加長感應小便鬥第二次衝水時間。按一次感應小便鬥衝水時間加長1.2S(設定範圍:3S-25S),設定有效控製器上指示燈閃爍一次,設定到最長指示燈以1HZ閃爍3秒.

按“4”鍵縮短感應小便鬥第二次衝水時間，蹲便感應器衝水時間。按一次感應小便鬥及感應蹲便器衝水時間縮短1.2S(設定範圍:3S-25S)，設定有效控製器上指示燈閃一次,設定到最短指示燈以1HZ閃爍3秒.

l 按“5”鍵感應小便鬥及感應蹲便器在正常模式與節水模式之間切換

，設定有效控製器上指示燈以1HZ閃爍3s

 l 大便感應器功能特點：

1
、智能節水：智能選擇節水模式，當人進入蹲便感應器感應範圍連續感應超過2S後

，感應有效
，指示燈閃爍一次，當人離開蹲便感應器感應範圍後
，延時2-3S，若使用時間少於1分鍾，衝水4S，若使用超過1分鍾按設定時間衝水（出廠設定為9S）。

2
、方便衛生：開關水完全由感應器自動完成，衝洗徹底、不留異味，可有效避免細菌交叉感染
3、自動調距：大便感應器控製線路超微型設計，采用單片機微電腦控製,根據工作環境自動調整感應範圍，無須人為調試
4、智能防臭：當小便鬥長期處於不使用狀態
，衝水閥將每隔24小時自動衝水一次，以防止存水彎中存水幹涸，導致臭氣回竄。
5、維護方便：內設水量調節閥及過濾網，非專業人員即可輕鬆調節水量和清洗過濾網。
6、安裝特性：明牆式和隱藏式安裝設計，適合各種衛生間應用。
7
、智能省電：采用低功耗芯片控製，內置節電工作模式，超低能耗，更有效節電（直流型產品使用4節5號堿性電池
，靜態電流≤60μA）。
8、弱電提示：電池電壓低於4.6V
，紅色指示燈閃爍，提示更換電池
9、電源可選：交流、直流、交直流兩用三種供電方式備選，交直流兩用模式可實現自動軟切換

l 測試環境及儀器：

 l 除特殊要求外，大便感應器所有的實驗和測試環境在常規的室溫下進行，

l 感應潔具實驗和測試所需的儀器

感應潔具距離測試台架（距離測試用）

萬用表（靜態功耗測試用）

穩壓電源（供電用
、低電壓報警測試
、距離穩定性測試）

電磁閥或其他負載（感應器的帶負載能力測試用）

白熾燈或日光燈（抗光性能測試用）

l 感應潔具產品測試驗收參考標準見下表
